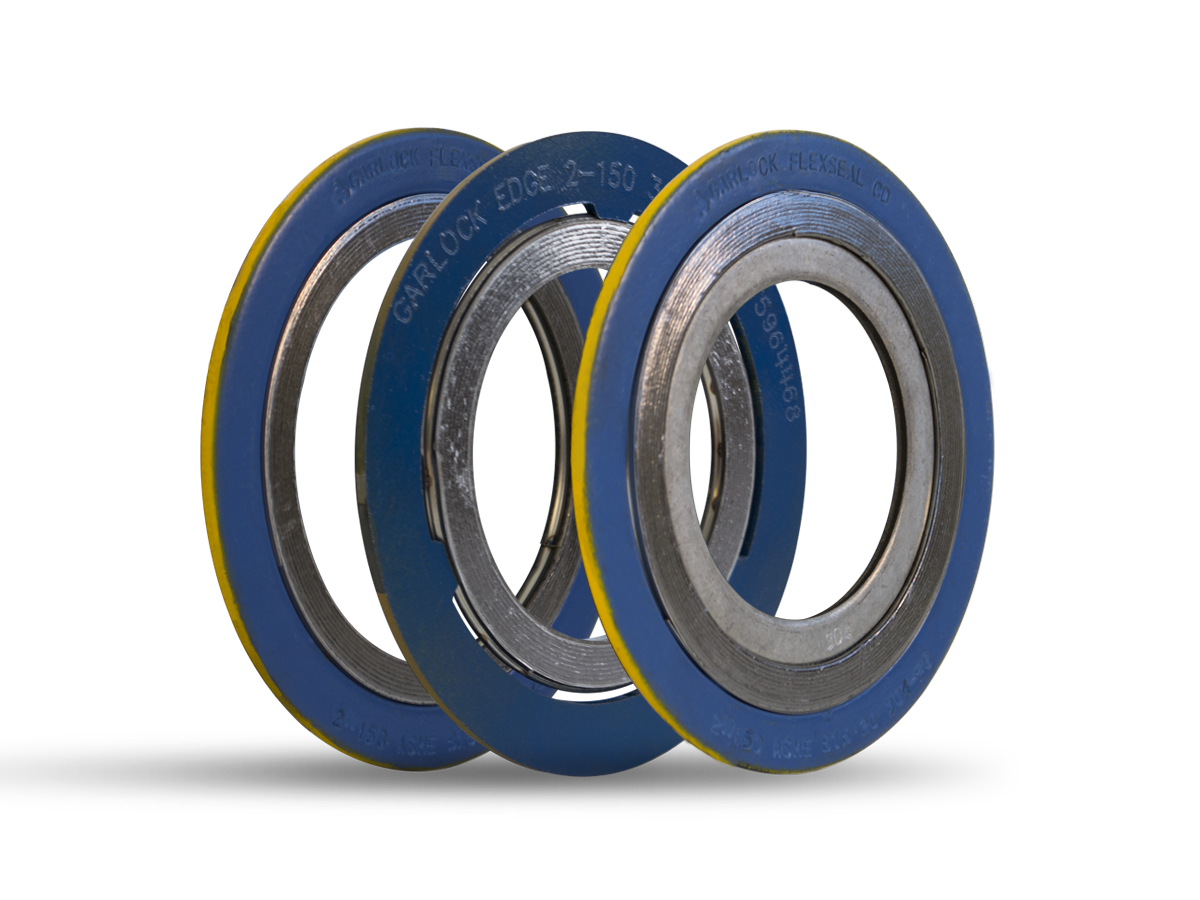

Empaques Espirometálicos

Juntas espirometálicas FLEXSEAL® RWI:

El estilo RWI presenta un anillo interior, bobinado en espiral y un anillo de centrado para usar en aplicaciones de alta presión.

CARACTERÍSTICAS Y BENEFICIOS:

  • Durable; fácil de instalar y retirar
  • Sella las presiones según el régimen de la brida, de conformidad con ASME B16.5 y B16.47
  • Indicada para temperaturas desde la criogenia hasta los 2000 °F /1093 °C, dependiendo del metal y del relleno
  • El anillo guía simplifica el centrado del elemento de sellado en la cara de la brida
  • Las soluciones hechas a medida se ajustan a diversas condiciones mediante la combinación de varios metales y materiales de relleno
  • Indicada para bridas de cara elevada hasta las bridas de clase 2500 #
  • La norma ASME B16.20 recomienda anillos interiores, a menos que el cliente especifique lo contrario
  • El anillo interior ayuda a proteger los elementos de sellado del desgaste que causan los medios abrasivos

Al realizar un pedido, debe especificarse:

  • El tamaño nominal de la tubería y el régimen de presión
  • El material del anillo interior
  • El material del bobinado
  • El material de relleno
  • El material del anillo de centrado

Juntas espirometálicas FLEXSEAL® RW:

Juntas FLEXSEAL® RW-RJ diseñadas para bridas de junta anular. Son un repuesto ideal para juntas anulares metálicas API ovaladas u octagonales.

CARACTERÍSTICAS Y BENEFICIOS:

Bobinados y anillo (de centrado) exterior

  • El anillo de centrado coloca la junta con precisión sobre la cara de la brida, proporciona más resistencia radial y actúa como limitador de compresión
  • El bobinado (elemento de sellado) consta de metal preformado y material de relleno blando
  • Es el repuesto ideal para las juntas anulares metálicas API ovaladas u octogonales
  • Ahorra el costo de sustituir la brida cuando la ranura de la brida está dañada o muy deteriorada
  • Se instala de forma rápida y fácil, solo precisa una separación de brida de 316” (4.77 mm)[la junta anular podría necesitar solo 34” (19.77 mm)]
  • Amplia variedad de materiales metálicos y de relleno y una gama completa de capacidades de temperatura y presión

Juntas Espirometálicas FLEXSEAL® Lo-Load:

Las juntas espirometálicas Garlock Lo-Load proporcionan la excelente capacidad de sellado de una junta espirometálica estándar para las conexiones de bridas con una baja carga de perno.

CARACTERÍSTICAS Y BENEFICIOS:

  • Compensa bridas con diseños deficientes
  • Garantiza que las tensiones de perno no sobrepasen los 25000 psi / 172 bar para cumplir la norma ASME B31.3 y los códigos PV y B
  • Sin relleno expuesto no soportado para facilitar su manipulación e instalación
  • Se obtiene un alto nivel de estanqueidad con una mínima carga de compresión
  • Presenta una excepcional resistencia a la rotura, lo que mejora la seguridad del personal
  • Disponible en una gran variedad de diseños espirometálicos y de materiales de construcción
  • Fabricada según las dimensiones de la norma ASME B16.20

ESPECIFICACIONES:

  • Disponible en los estilos RW, RWI, SW y SWI
